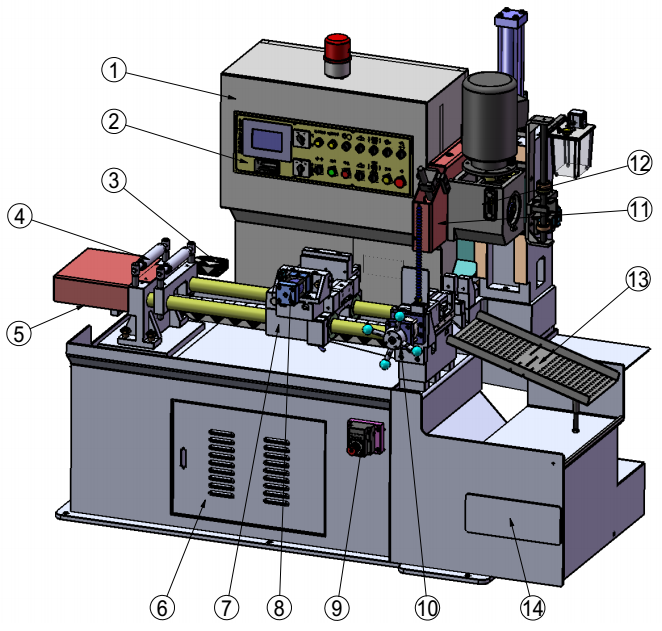

2、操作面板

9、機頭液壓缸調速閥

3、拖鏈

10、主夾鉗夾緊缸

4、送料支撐架

11、鋸片防護罩殼

5、伺服電機

12、機頭切割部分

6、液壓控制閥組

13、接料槽

7、送料座

14、排削槽

2、變壓器箱

4、加油口

2、送料夾鉗前夾具座

7、送料夾鉗后夾具座

3、接近開關

8、托料固定座

性能項目

規格

鋸切能力mm

Φ60

50x50

φ120

115x115

110x110

110x50

送料長度

(可選）

伺服送料，5mm-6m，無需手動定位

油缸送料，單次650mm，雙次/300mm，叁次/1950mm

送料伺服馬達

1kw     選購型：循環送料

鋸片

HSS ?250-?400(10"-16") 標準?350

主軸轉數

30/60rpm-40/80rpm-64/128rpm 雙段轉數

液壓泵馬達

3HP (4P)

夾鉗型式

單邊

虎鉗**夾持

150mm

工作壓力

20-30KG/CM2

機械尺寸(深x寬x高)

2200mmx1400mmx2200mm

總重量

1400KG
